节流压井管汇

一、节流压井管汇系统是液压防喷器系统的配套装置。是成功地控制井涌，实施油气井压力控制技术必要的设备。在油气井钻进过程中，井筒中的钻井液一旦被地层流体所浸污，就会使钻井液静液柱压力和地层压力之间的平衡遭到破坏，导致发生溢流和井涌。当需循环出被浸污的钻井液或泵入性能经调整的加重泥浆压井，以便重建此平衡关系时，在防喷器关闭的条件下，利用节流管汇中节流阀的开启和关闭，控制一定的回压来维持稳定井底压力，避免地层流体的进一步浸入，除此之外，节流管汇装置还可用于洗井、放喷等作用。产品从设计、选材、性能试验、出厂试验都符合API spec 16c《节流和压井管汇系统》和SY5323《压井管汇和节流管汇》等有关标准要求，故只要按照使用说明书要求正确操作，则本设备工作是可靠的。

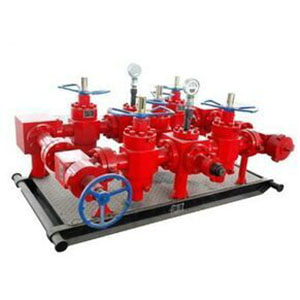

二、节流压井管汇

1. 是液压防喷的配套装置，控制井喷和油气井压力的主要设备

2. 配有液动控制箱，可以实现远程控制（此报价中不含控制箱）

3. 可以与泥浆气体分离器配合使用

4. 稳定可靠、操作方便

5. 工作压力：5,000～15,000PSI(35 ～ 70MPa)

6. 进口：2-9/16～4-1/16（65 ～103mm)

7. 出口：2-9/16～4-1/16（65 ～103mm)

8. 温度：-60℃～+121℃(K.U)

9. 产品规范级别：PSL3～PSL4

10.材料级别：PR1～PR2

11.材料级别：DD～FF

节流管汇和压井管汇的作用和结构组成

1、用途

节流管汇是控制井涌、实施油气井压力控制技术的必要设备。在防喷器关闭条件下，利用节流阀的启闭，控制一定的套压来维持井底压力始终略大于地层压力，避免地层流体进一步流入井内。此外在实施关井时，可用节流管汇泄压以实现软关井。当井内压力升高到一定极限时，通过它来放喷以保护井口。

2、组成和结构

节流管汇由节流阀、闸阀、管线、管子配件、压力表等组成，见上图及闸阀部分及节流阀部分。

3、工作原理

当井内压力升高时，可通过节流管汇上的节流阀（有手动可调式、液动式和固定式三种）的开启与关闭来释放井内流体以控制套压。套压很高时可通过闸阀直接放喷。
